En primer lugar PSR quiere agradecer la buena acogida que está teniendo este producto entre todos los usuarios y seguidores. Atendiendo a numerosas peticiones, os mostramos un pequeño tutorial sobre la preparación básica de estas cabinas y cajas. Se trata de unos pasos que os pueden servir como referencia a la hora de preparar y montar estos conjuntos, los cuales podréis adaptar a cualquier tipo de chasis, sea del fabricante que sea.
 |
| Hacer clic en la imagen para ampliar. |
Fase I
Aquí podéis ver algunos de los utensilios necesarios para esta preparación, aunque como es obvio, es una simple recomendación.
|
| Hacer clic en la imagen para ampliar. |

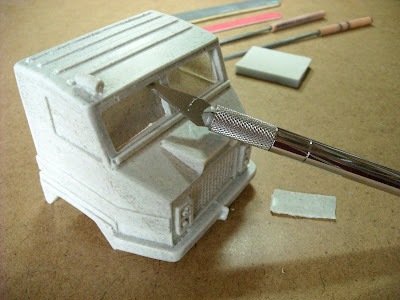

Vamos a empezar por la cabina, en primer lugar debemos cortar la lámina de resina que ocupa los huecos donde deberán ir los cristales.
 |
| Hacer clic en la imagen para ampliar. |
Aquí podemos ver el resultado una vez recortados los huecos de las lunas.
 |
| Hacer clic en la imagen para ampliar. |

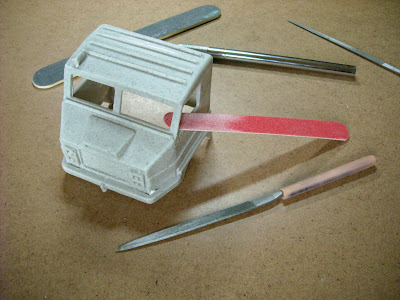

Con la ayuda de una lima plana, repasaremos todos los bordes, con el fin de dejarlos rectos y uniformes.
 |
| Hacer clic en la imagen para ampliar. |

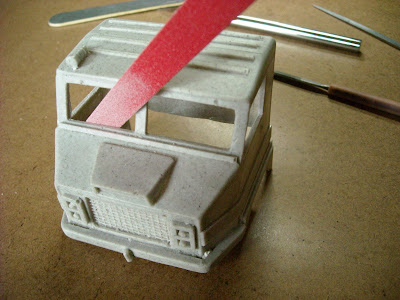

Con cuidado, debemos repasar todas las posibles rebabas.
 |
| Hacer clic en la imagen para ampliar. |
Por la parte interior, no solo debemos repasar las ventanas, también debemos fijarnos en pasos de rueda y/o cualquier otro elemento con el fin de dejarlo con el acabado deseado.
 |
| Hacer clic en la imagen para ampliar. |

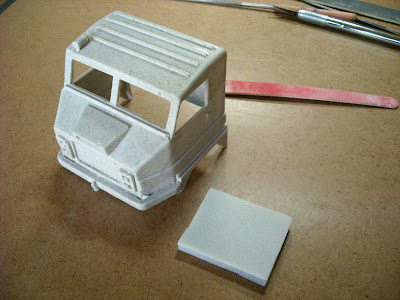

Una vez finalizada esta primera parte, pasaremos a pulir toda la superficie de la cabina, para esto utilizaremos una lija fina, de tipo esponja, para corregir cualquier imperfección de la resina.
 |
| Hacer clic en la imagen para ampliar. |
 |
| Hacer clic en la imagen para ampliar. |

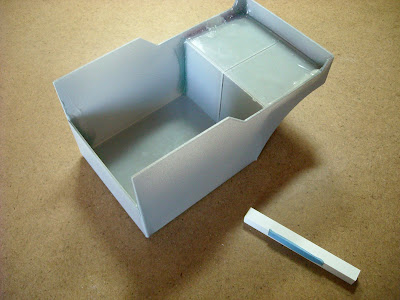

Con esto ya hemos finalizado los primeros pasos de la cabina, ahora continuamos con la preparación de la caja, en primer lugar, vamos a montar el anclaje necesario para unir la cabina con la caja.

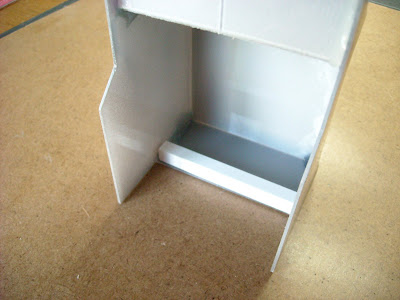

Cogemos el larguero de Evergreenn, lo presentamos en la caja y ajustamos la altura.
 |
| Hacer clic en la imagen para ampliar. |
 |
| Hacer clic en la imagen para ampliar. |
Hacemos lo mismo con el perfil en forma de "L", en este caso en la cabina. Fijaremos la cara que tiene la cinta adhesiva de doble cara a la cabina, vigilando que ambos elementos (caja y cabina) queden a la misma altura.
 |
| Hacer clic en la imagen para ampliar. |
Aquí podemos ver como ambos elementos encajan correctamente.
 |
| Hacer clic en la imagen para ampliar. |

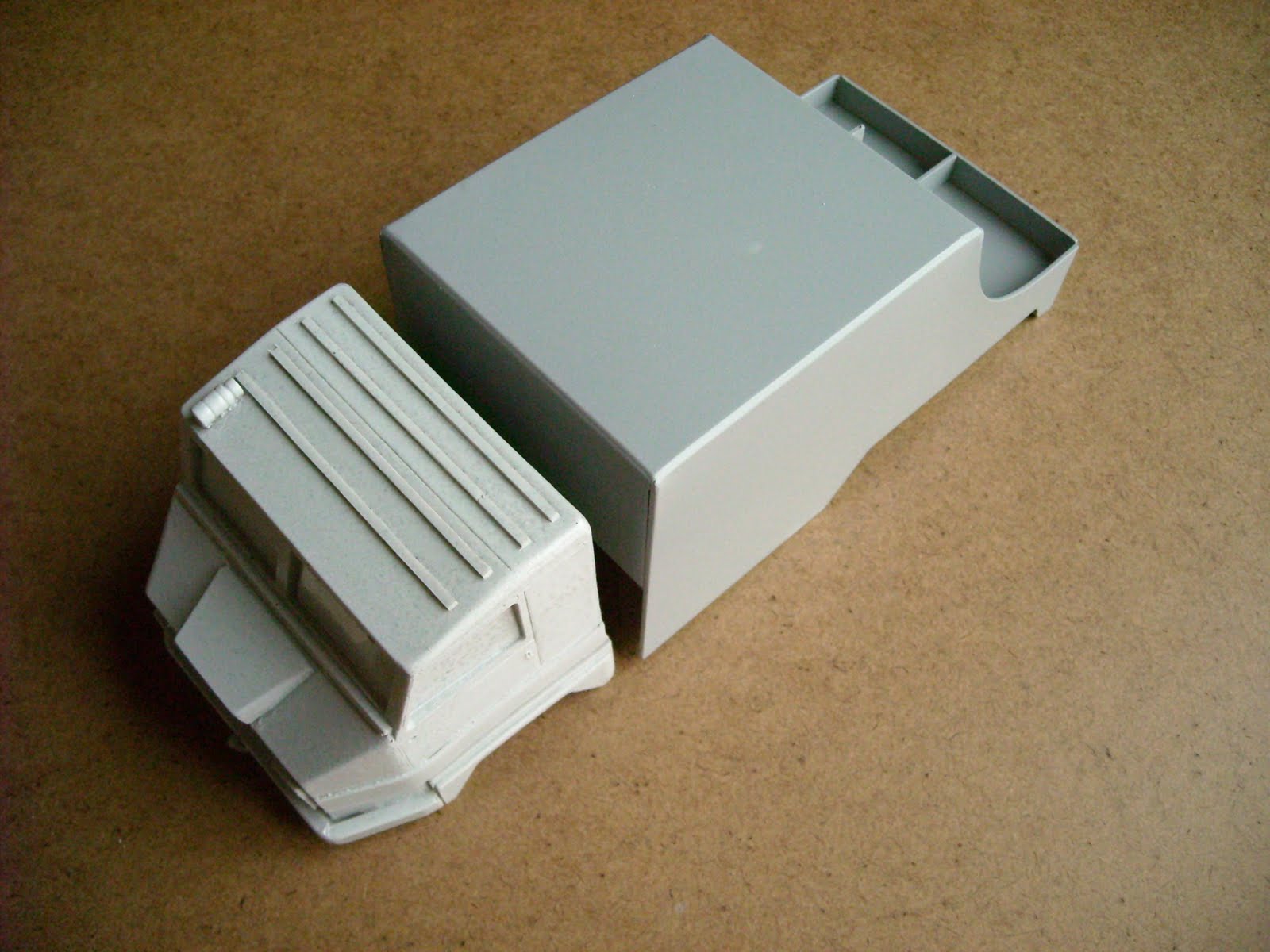

Aquí podemos ver la presentación de ambos elementos, con lo que ya nos podemos hacer una idea de como debe de quedar el conjunto una vez acabado.
 |
| Hacer clic en la imagen para ampliar. |
 |
| Hacer clic en la imagen para ampliar. |
Fase II
Una vez fijados los anclajes, procederemos a realizar los orificios para los tornillos, para ello necesitaremos un minitaladro.
 |
| Hacer clic en la imagen para ampliar. |

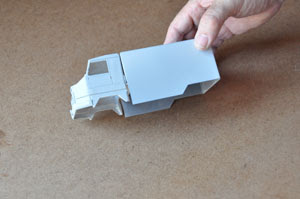

Sujetamos el conjunto en la posición deseada, el perfil en forma de "L", debería quedar por debajo del larguero que hemos montado en la caja.

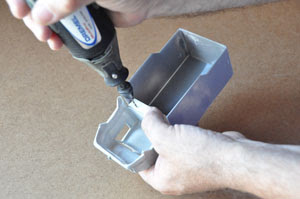

Una vez comprobado esto, procedemos a hacer un orificio con una broca de 1,5mm en un lateral de los soportes.
 |
| Hacer clic en la imagen para ampliar. |
Repetimos la operación en el otro lado de los soportes, la idea es sujetar el conjunto con dos tornillos.
 |
| Hacer clic en la imagen para ampliar. |
Ayudándonos con un roscador métrico de 2mm, hacemos las roscas correspondientes en ambos orificios del larguero de la caja.
 |
| Hacer clic en la imagen para ampliar. |

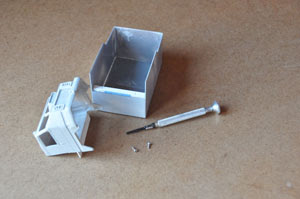

Ya tenemos lo necesario para sujetar el conjunto con tornillos métricos de 2mm.
 |
| Hacer clic en la imagen para ampliar. |
Presentamos ambos elementos y procedemos a fijarlos con los tornillos.
 |
| Hacer clic en la imagen para ampliar. |
Ya para finalizar podemos ver el resultado final.
 |
| Hacer clic en la imagen para ampliar. |
 |
| Hacer clic en la imagen para ampliar. |
